引言

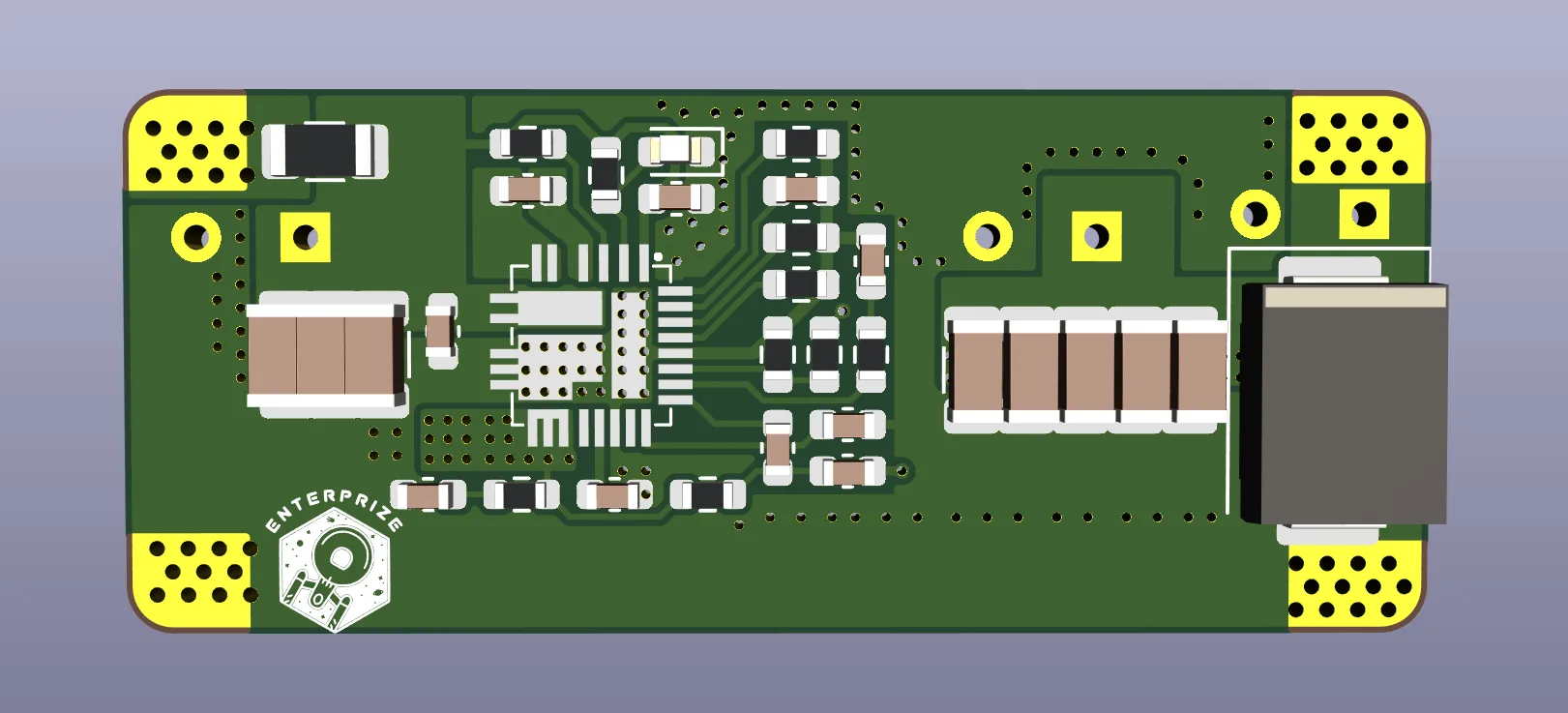

由于已有NUC Buck模块大部分状态欠佳，且部分车硬件仓较为局促，于本赛季新设计了大小为42mm*17.5mm的MiniPC降压模块。芯片选用SiC461以匹配所需电压电流和开关频率。芯片具体参数如下：
| 持续电流 | 10A |
| 开关频率 | 100-2000（kHZ） |
| 输入电压（Vin） | 4.5-60V |
| 输出电压 | 0.8-0.92*Vin |
| 最高效率 | 98% |
工程文件
百度网盘链接内是KiCAD原理图和PCB。
链接: https://pan.baidu.com/s/19Mkqni5mtasveD6TyCvcxw?pwd=tx9i 提取码: tx9i
