【RM2025-高仿真3D打印手持装甲板开源】

3D打印,低成本,高仿真手持装甲板. CV 调试用, 不可击打. Github 开源链接: https://github.com/hkustenterprize/RM2025-Portable-Armor

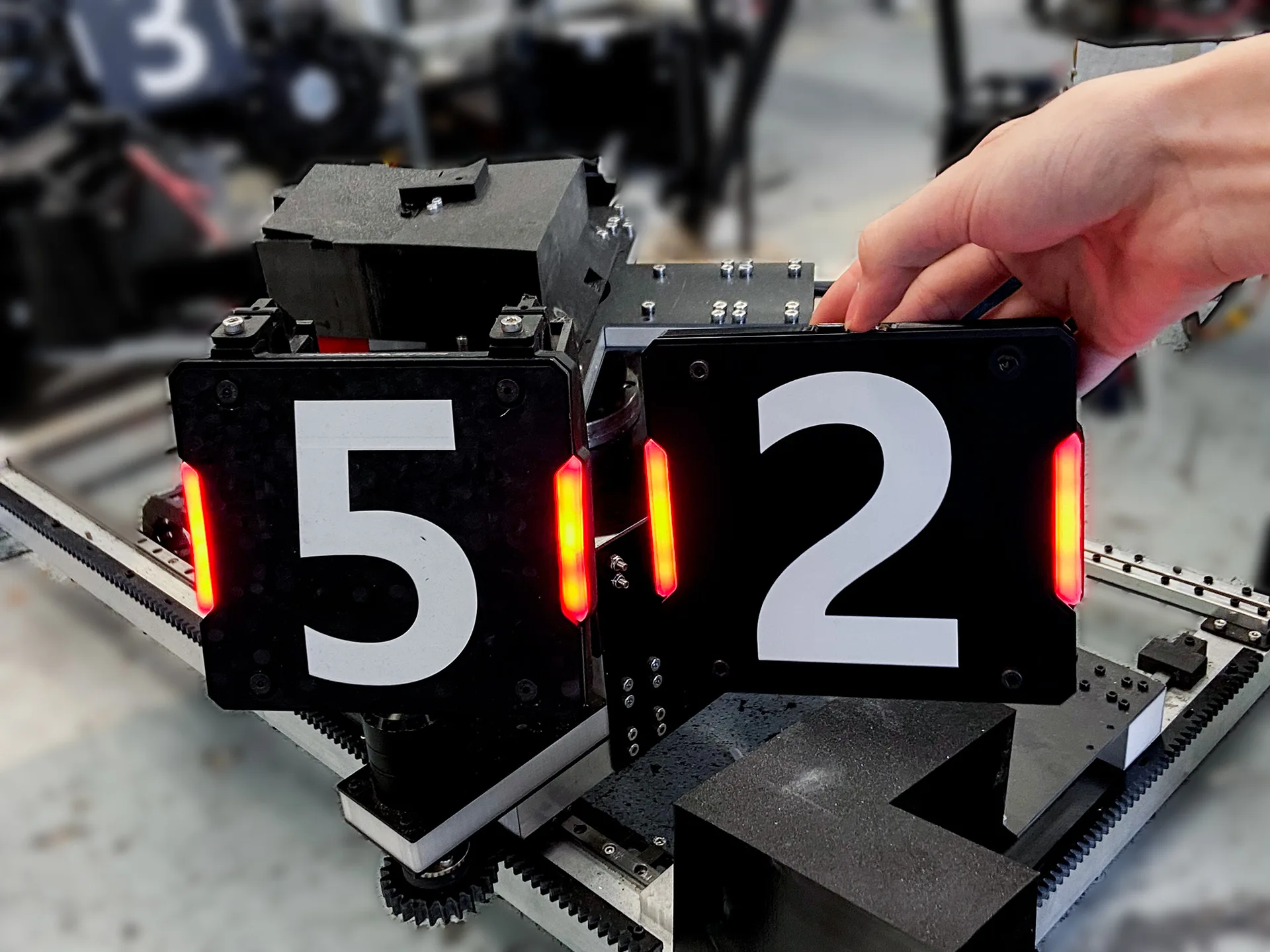

如图左为官方装甲板, 右图为我们自己的 3D 打印装甲板, 其亮度颜色形状高度一致.

硬件

硬件选型

我们实测发现 IP5306, IP5407 等常见的电池充放电管理芯片静态功耗高. 对于几百 mAh 的小锂电池, 一两个星期就漏电漏完了. 故选择 IP2315 1S 锂电池快充芯片, 请根据锂电池容量大小调整充电电流配置电阻, 1C 为宜.

实测锂电池电压波动对亮度影响较小, 始终与官方装甲板亮度保持一致.

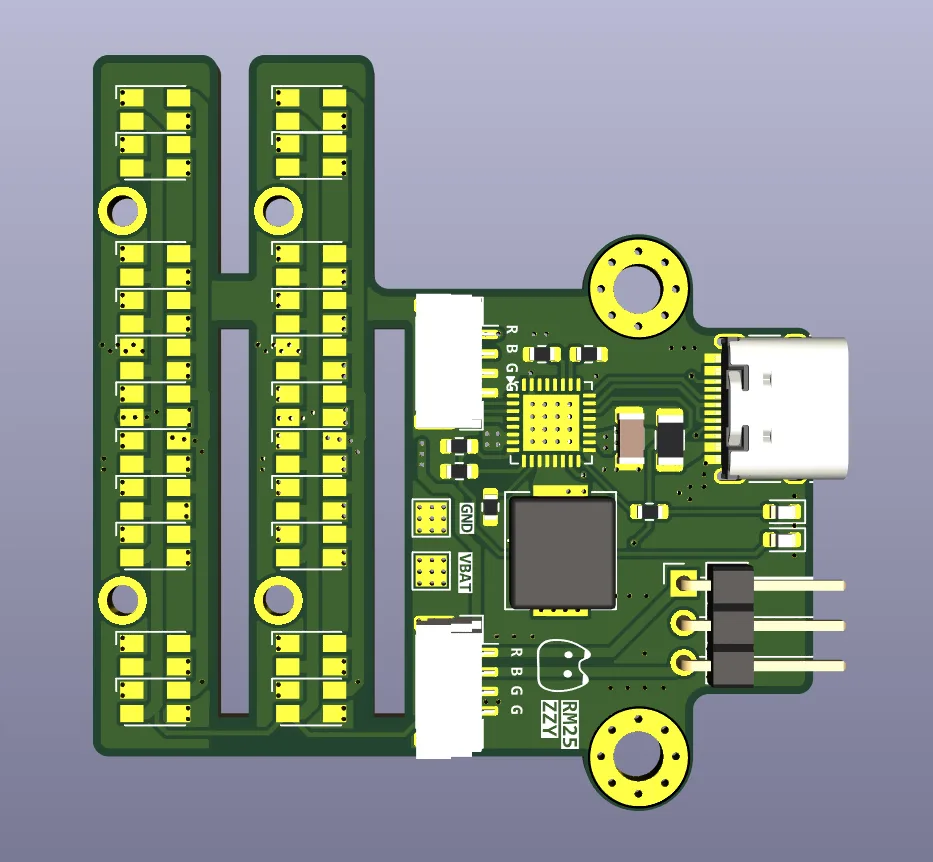

灯板排布, 灯珠选型, 灯板引脚定义都与官方装甲板一致. 本方案能较好模拟灯珠颗粒感. 灯珠与驱动板采用拼板设计. 可在 JLC 免费打样.

焊接指南

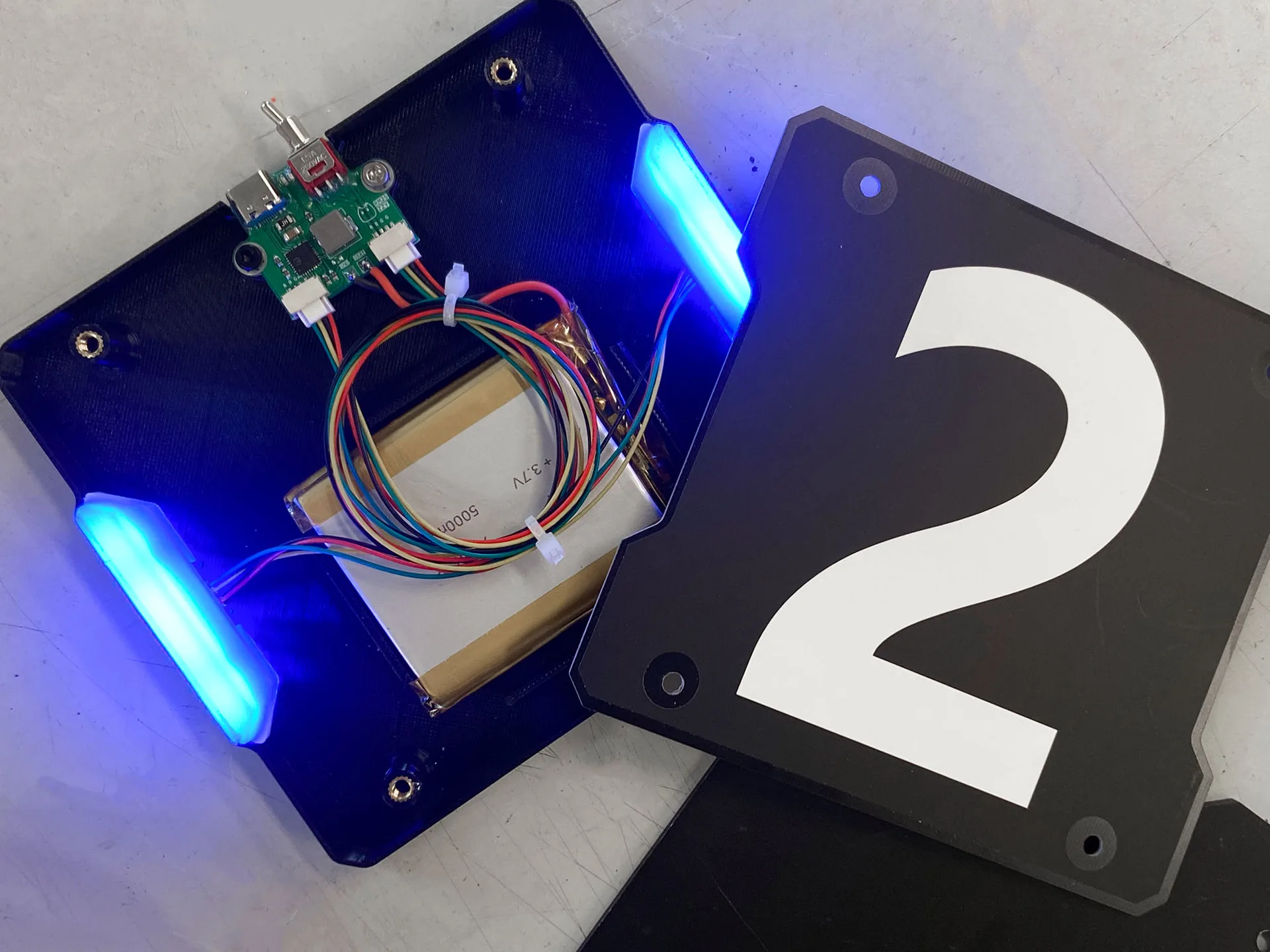

焊接时需要去掉 Type-c 插座的定位塑料柱. 扭子开关需去掉固定柱, 焊接在 3P 排针焊盘. Type-C, 扭子开关为易损件, 请打紫外胶固定.

灯罩请使用白色 PETG 打印. 本体使用黑色 PETG. 铜螺母尺寸请按需修改.

./Mechanics/Production 文件夹下的文件可直接打印/切板
