大家好呀，RM2025的超级电容和无线充电的开源报告终于写完了，这套前前后后做了三四个月，最后在用在了所有上场的车上（无线充只有步兵和英雄有），场上没出过什么问题，很稳定。硬件上与上一代开源没有很大变动，主要的改动是超级电容换了峰值电流内环，然后与无线充电进行了融合，放到了一个MCU上去控。虽然有一些缺陷和不足但是总体效果还可以，希望可以帮到大家。如果大家有任何有疑问或者发现有问题的地方欢迎随时联系！
欢迎加入开源交流QQ群：581184202
发射端/功控板硬件、功控板代码：xzm
联系方式：微信 xianziming0531，邮箱 [email protected]
发射端代码：zzy
联系方式：微信 baoqi-zhong，邮箱 [email protected]
添加联系方式请备注姓名 学校 战队
前言
因为峰值电流调试起来比较复杂，也比较麻烦，所以大家有需要还是建议优先参考我们24年/23年的开源，这两版电容都是可以保证稳定的，24年的开源基本上板子做出了烧个代码就能用了。

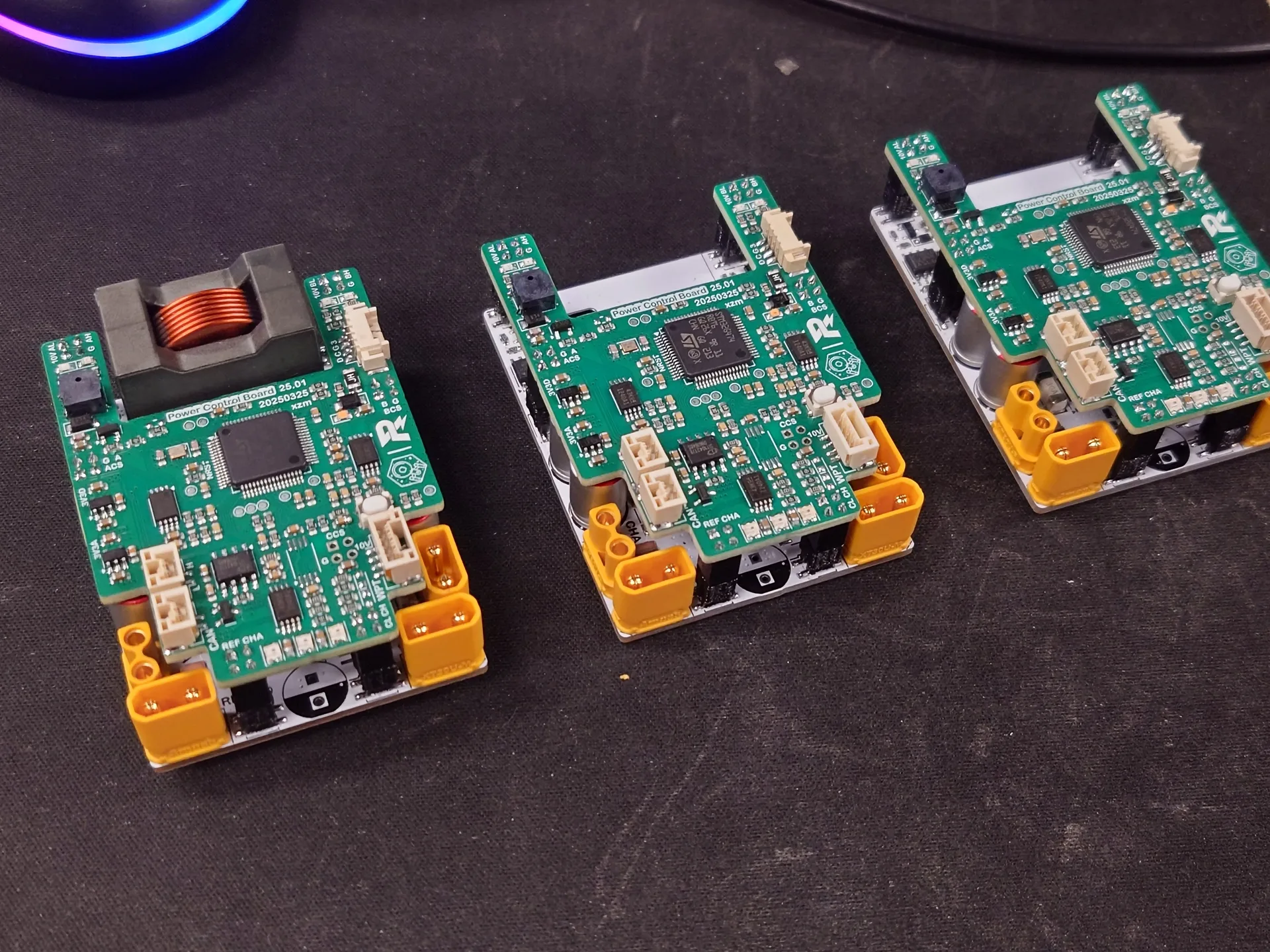

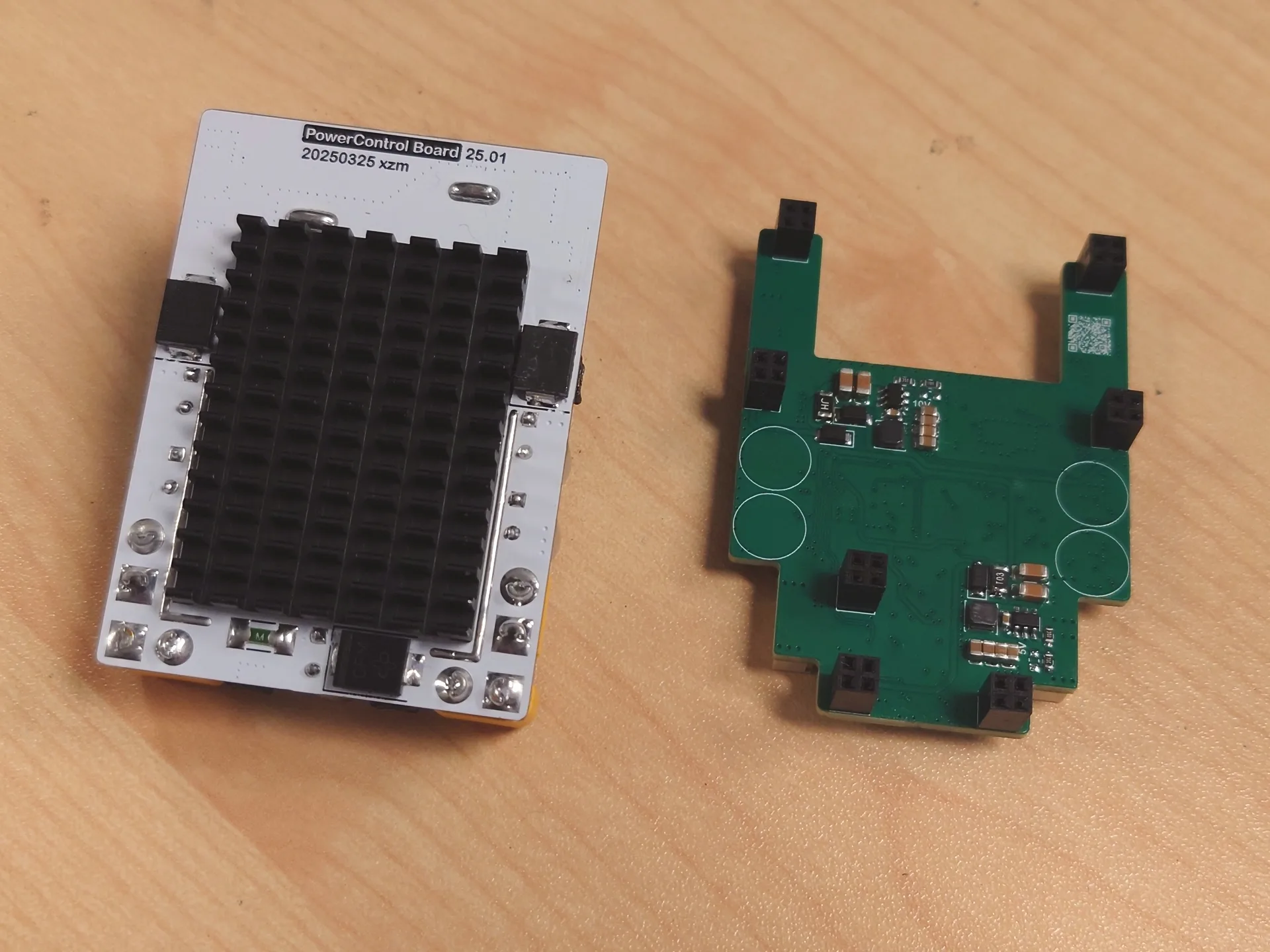

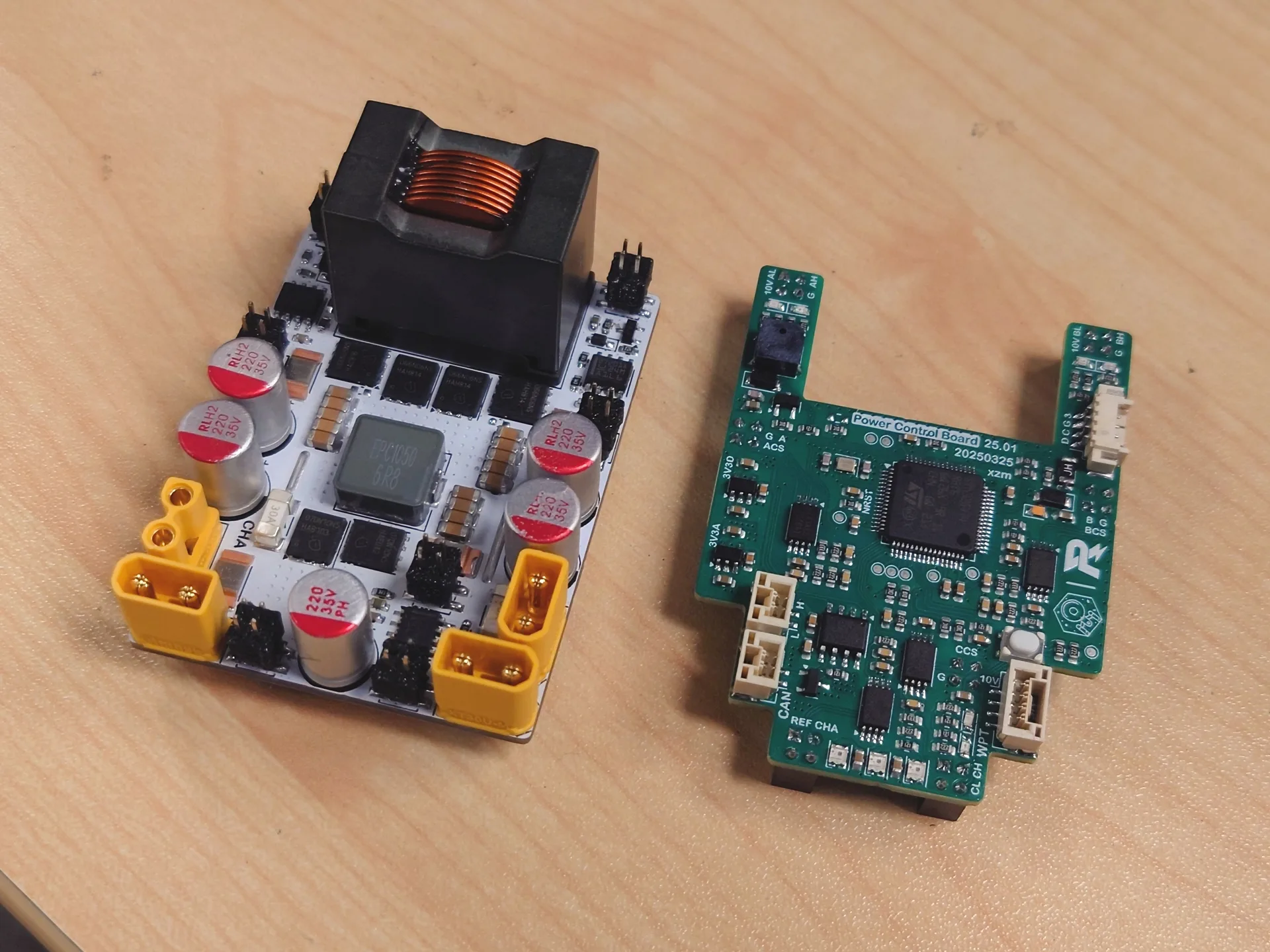

硬件形态上整体改动不大，也是分了上下板的设计，主要亮点如下：

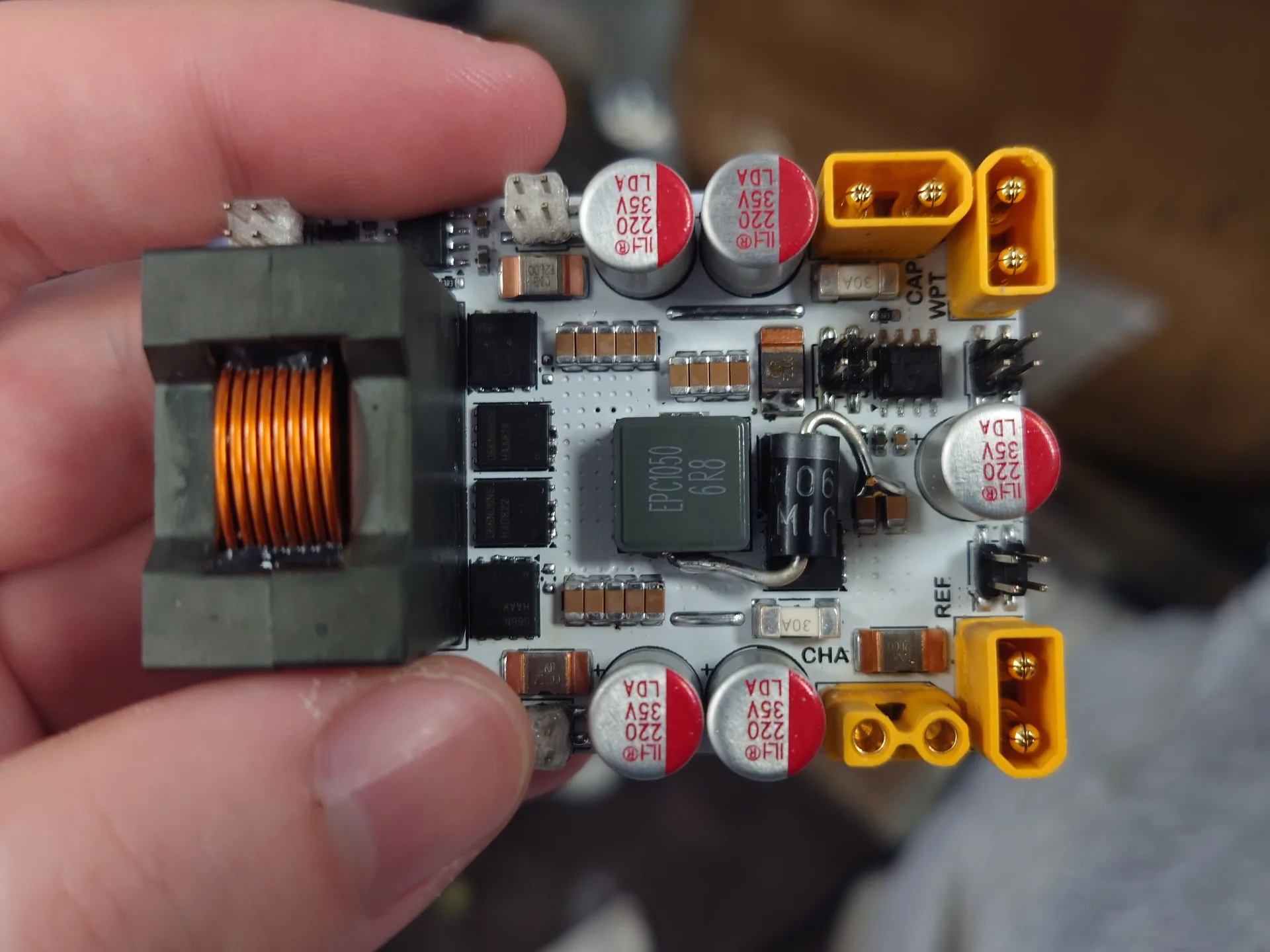

- 融合了无线充电系统接收端（加入数控Buck）
- 内环改为峰值电流方式实现，电流环响应速度极快（可达20us级别）
- 使用了全新的上管常开方式，功控板开关状态下整体静态功耗0.8-1.2W
整体上场的效果还是不错的，电容响应很快，无线充电功率传输和反向通讯表现也很稳定（可惜复活赛输太快了没在比赛时充），今后有机会也会补充更多资料。
效果展示
《速通120w无线充电》：
《复活赛寄了，可以发了 之无线充电》： https://www.bilibili.com/video/BV1kU8GzAEFH/
开源报告
技术报告非常详细地介绍了硬件的设计、外设配置与部分软件实现，今后也会会持续更新
RM2025超级电容与无线充电系统技术报告 V1.1.pdf省流版.pdf
使用手册介绍了焊接及调试的注意事项
工程文件与代码
工程文件链接： https://github.com/hkustenterprize/RM2025-PowerControlBoard-WirelessCharging/tree/main
点击下面的链接即可预览PCB文件（需要能访问github）
功控板上场版代码（超级电容+无线充电接收端）： https://github.com/hkustenterprize/RM2025-PowerControlBoard-WirelessCharging/tree/main/PowerControlBoard_Software_FieldVersion
无线充电发射端代码： https://github.com/hkustenterprize/RM2025-Wireless-Charging-Public
配套的无线充电站与电容组也已经开源
[3]【RM2025-无线充电站机械结构思路分享】香港科技大学ENTERPRIZE战队
[4]【RM2025-超小体积1980J电容组开源】香港科技大学ENTERPRIZE战队
复刻/已知问题/使用注意事项
- 如果使用无线充电需要在功率控制板下板 无线充Buck的上管并联一个大功率肖特基二极管
- 无线充电发射端的峰值检测二极管需要替换为肖特基二极管并联或其他快恢复二极管

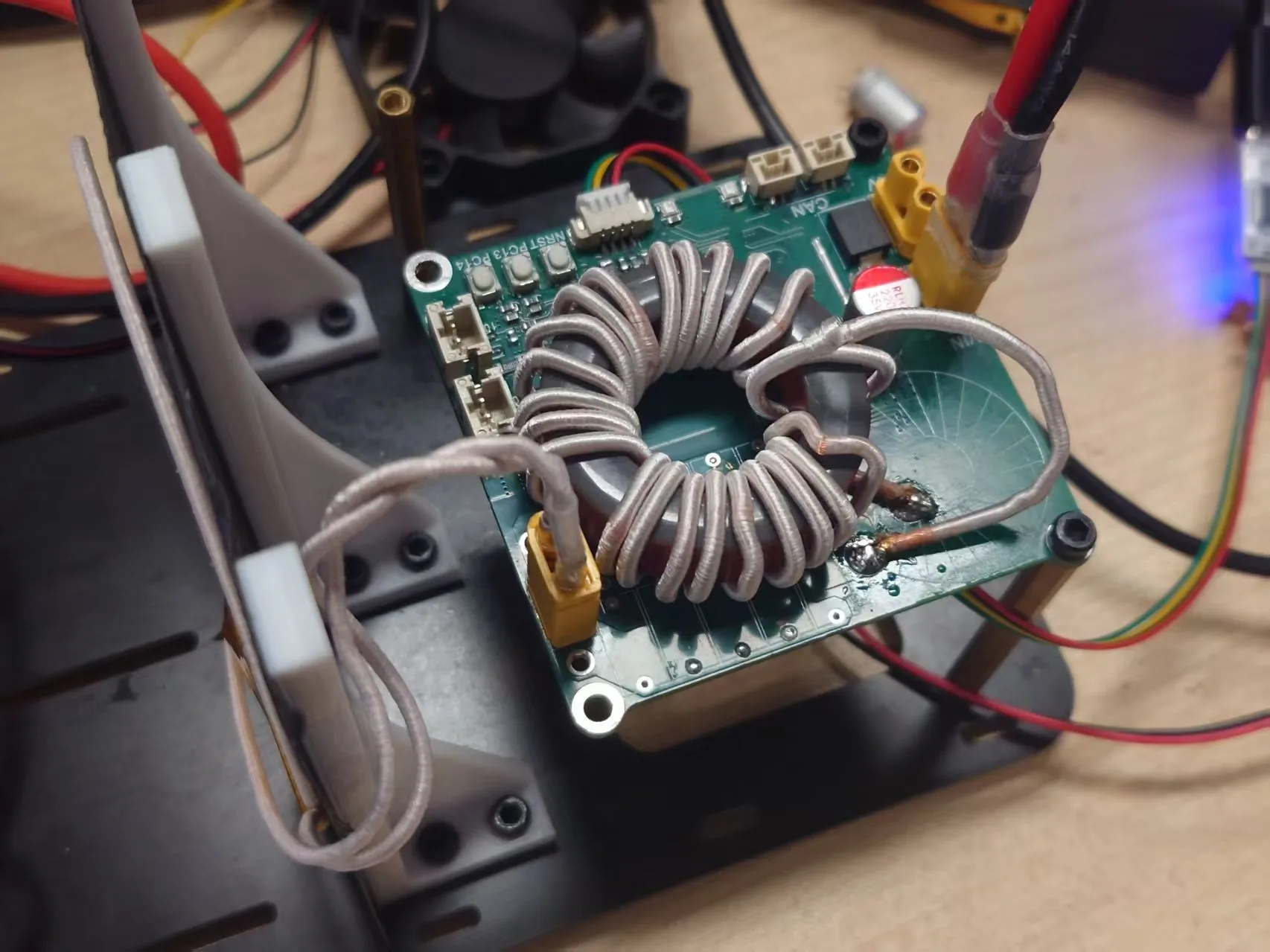

- 无线充电发射端的谐振电感需要自己绕，铁粉芯磁芯+利兹线
使用手册和其他注意事项待完善，如遇问题欢迎随时联系
参考资料
[1] 【RM2024超级电容控制器硬件+软件完全开源】 (史上最详细的开源！)香港科技大学ENTERPRIZE战队
[2] 【RM2023-数控超级电容方案开源】香港科技大学-ENTERPRIZE战队
STM32 AN5306: Operational Amplifier (OPAMP) usage in STM32G4 Series
STM32 RM0440: STM32G4 series advanced Arm®-based 32-bit MCUs
STM32 AN5497: Introduction to the buck current mode with the B-G474E-DPOW1 Discovery kit（重要）
STM32 AN4539: HRTIM cookbook
Qi Specification: Communications Physical Layer, Version 2.0 April 2023
NXP AN4701: Demodulating Communication Signals of Qi-Compliant Low-Power Wireless Charger Using MC56F8006 DSC
STM32G474xB STM32G474xC STM32G474xE Datasheet
致谢
感谢 ENTERPRIZE 战队硬件组学长 JYC RY OFR 为硬件部门打下的坚实基础，并在本赛季为超级电容与无线充电系统的设计调试中提供了巨大帮助
感谢 ENTERPRIZE 战队硬件组队员 ZZY 承担了大部分构建、调试发射端代码的工作
感谢吉林大学、中国石油大学（华东）、华南理工大学在交流中分享的宝贵经验
非常感谢各位对香港科技大学 ENTERPRIZE 战队开源项目的关注与支持，若您在机器人设计过程中受益于我们的项目，恳请在开源引用中注明我们的项目来源。你们的支持是我们不断前行的动力。让我们携手共建一个鼓励创新、协作与超越的 RM 开源生态。
附件
- RM2025超级电容与无线充电系统技术报告 V1.1.pdf 940 次下载
- 省流版.pdf 220 次下载
- RM2025功率控制板使用说明 V1.0.pdf 569 次下载
