参数介绍

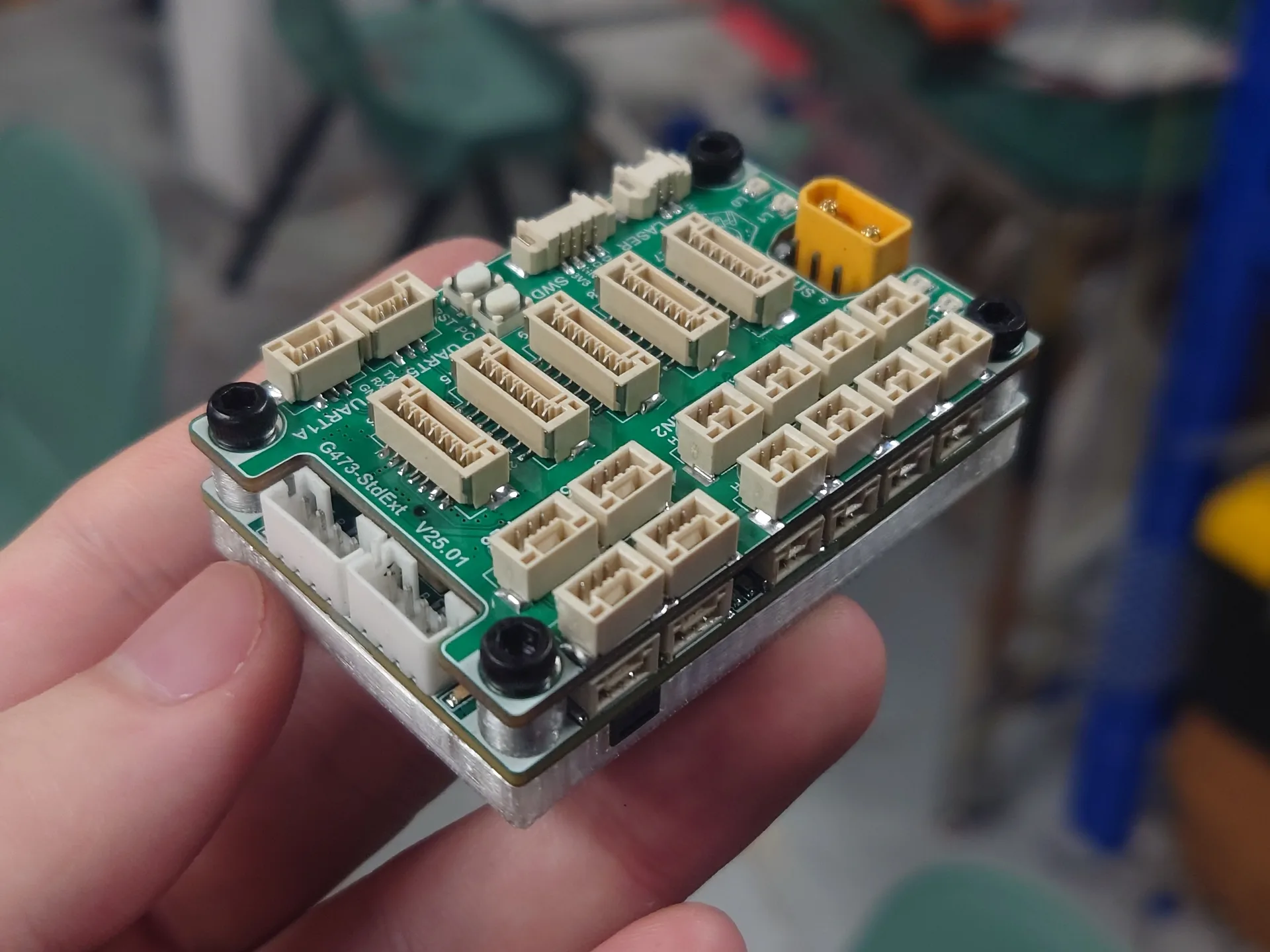

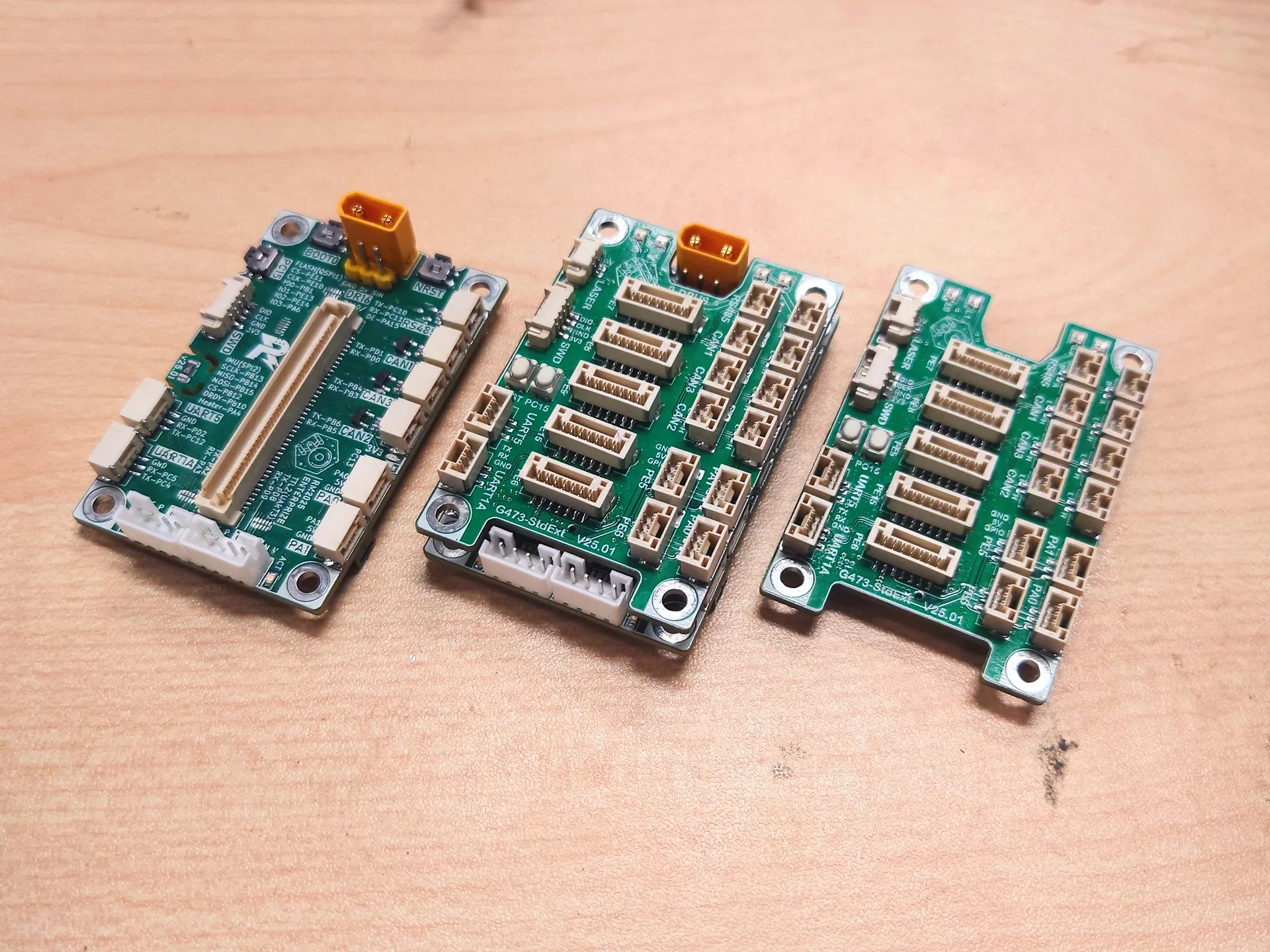

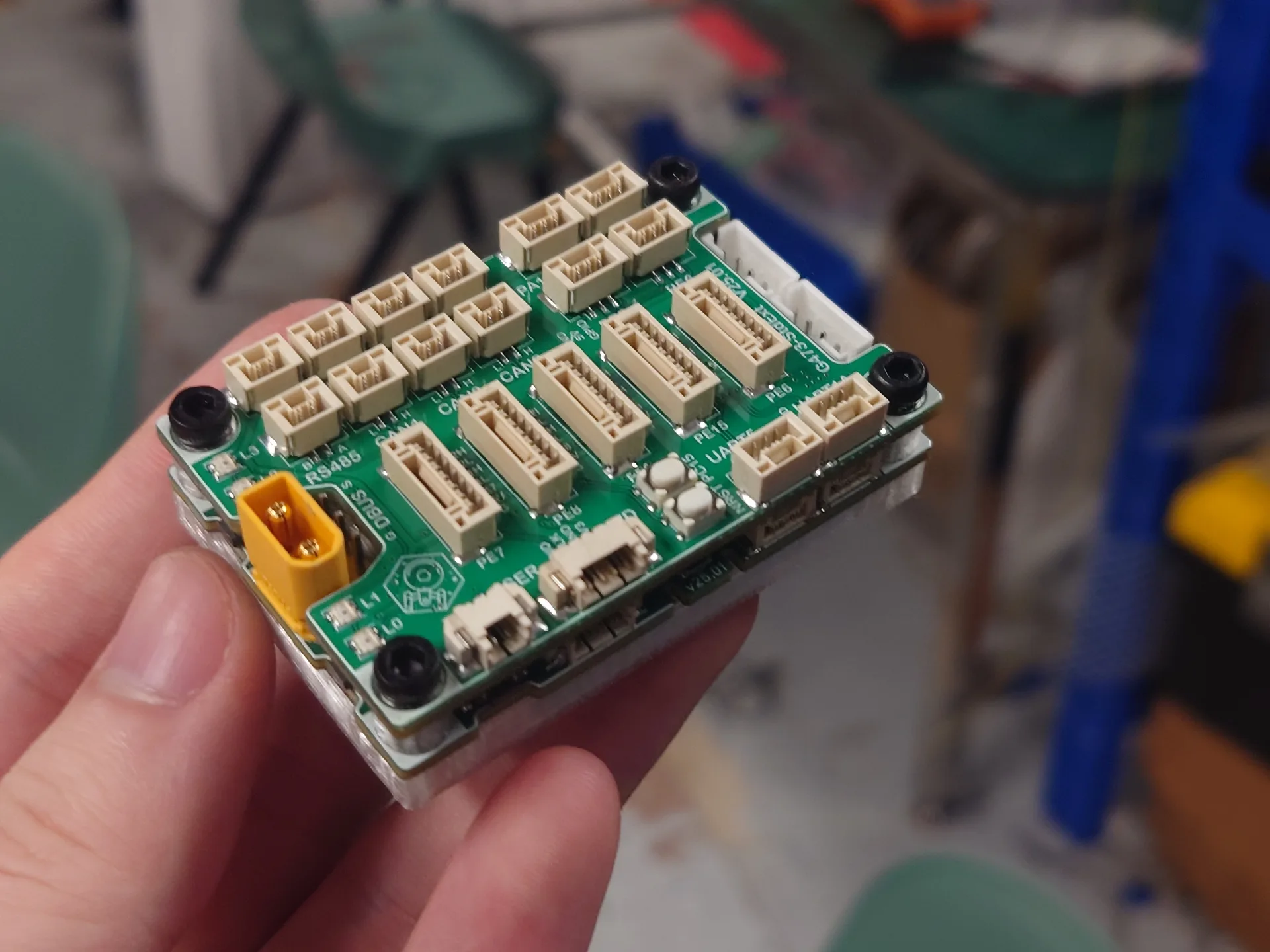

主控板分为核心板(下板)和扩展板(上板),两板之间使用80pin BTB接口连接,尺寸上保持为与C板一致的 60x40mm;核心板包含所有核心芯片,扩展板用于引出接口或进行其他功能的扩展。
- MCU: STM32G473VET6
- IMU: ICM-42688P
- TTL: CH343P *2
- FDCAN *3
- RS485 (硬件流控) *1
- FLASH: W25N01GVZEIG
整套成本(核心板只SMT电阻电容,其余手焊)大约80-100元/套
主要变动
较比上代开源[1],2025赛季的G4主控板根据需求做出了一些变动和优化,主要变化如下:
- 核心板重新 layout,将 QSPI FLASH 的走线进行了等长
- 移除磁力计,移除 CH343P 的流控引脚连接
- 在核心板上增加两个 GPIO 接口
- 将核心板的 MCU 供电由 Buck 改为 LDO
- 扩展板重新 layout,增加了专用于舵轮分电板的 7pin 接口
- 扩展板增加四个 WS2812 LED用于指示状态,将蜂鸣器移至核心板上
- 将 TTL 接口移至下板,信号不再需要经过BTB
- 更换更好插拔的 BTB 型号
工程文件
工程文件链接:https://github.com/hkustenterprize/RM2025-G4-MainControlBoard-V2/tree/main
核心板:点击在线预览
扩展板:点击在线预览
工程文件是 production 文件夹中的 zip 文件,下载后拖入JLC下单助手即可。


附件
- G4主控板V2.zip 154 次下载
引用与参考
- 【RM2024-G4主控板硬件开源】香港科技大学ENTERPRIZE战队 xzm · 站内镜像
